Interactive White Board (Papan Tulis Interaktif) dengan WiiMote

WiiMote

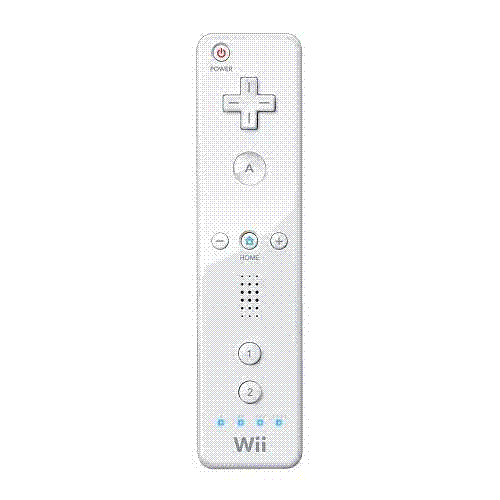

Akhir-akhir ini saya nya lagi sibuk utak-atik benda yang ingin saya terangkan berikut ini. Nama bendanya Wii-Remote Controller, biasanya disingkat Wiimote. Pastinya pembaca sekalian pernah dengar konsol permainan yang diusung oleh Nintendo ini. Wii nama konsolnya, nah untuk memainkan permainan di Wii , kita mesti memakai alat kontrolnya bernama Wiimote ini.

Ternyata Wiimote ini bisa dipakai untuk keperluan lain selain untuk bermain Wii. Saya harus berterimakasih kepada seseorang bernama Johnny Lee. Beliau menemukan kalau Wiimote ini bisa dipakai untuk membuat Papan Tulis Interaktif. Papan tulis ini bedanya dengan papan biasa yakni kita bisa berinteraksi dengannya layaknya touchscreen di handphone atau di laptop. Mungkin video ini bisa menerangkan lebih lugas.

Nah disini saya akan berbagi cara membuatnya berdasarkan pengalaman saya sendiri. Kalau pembaca sekalian kurang puas bisa minta bantuan bang google untuk cari referensi lain di dunia maya sana.

Pertama-tama yang kita perlukan adalah Wiimotenya sendiri. Kita bisa membeli Wiimote ini tanpa harus membeli konsol Wii-nya. Saya sendiri membeli Wiimote ini sekitar 400 ribuan di toko game terdekat di kota Medan ini. Selain dapat Wiimote, saya dapat aksesoris tambahan yang namanya Nunchuk.

Setelah membeli Wiimote, langkah selanjutnya adalah menghubungkan desktop/laptop dengan wiimote ini. Untuk itu kita perlukan bluetooth. Berhubung laptop saya tidak ada bluetoothnya, terpaksa saya harus menggunakan bluetooth eksternal. Dipasaran banyak tersedia bluetooth eksternal dengan harga yang sangat terjangkau.

Oke setelah ada wiimote dan bluetooth, yang kita perlukan selanjutnya adalah software penghubung wiimote dengan laptopnya. Untuk itu saya mendownload software yang namanya SmoothBoard.

Benda terakhir yang kita perlukan bernama InfraRed Pen. Di indonesia, pen infra merah ini belum tersedia pada saat saya menulis postingan ini. Tapi jangan menyerah dulu, pen ini bisa dibuat sendiri dengan biaya yang sangat kecil. Peralatan untuk buat pen ini hanyalah LED infra merah, kabel, switch ama ballpoint. Rangkaian listriknya juga sangat sederhana. Kalau merasa kurang pandai dalam hal solder menyolder, bisa minta bantuan ke seseorang atau ke toko elektroniknya pada saat beli peralatan elektroniknya. Semoga tokonya mau membantu dengan dikasih sedikit imbalan tentunya.

Rangkaian Listrik Infra Ren Pen -nya

Setelah semuanya tersedia, saatnya untuk menggabungkan segala benda-benda diatas itu.
Jalankan program Smoothboard-nya. Jika muncul jendela error berarti Windows-nya belum terinstall Microsoft dotNet versi 3.5. Segera download lagi tuh dotNet-nya, gratis kok dari websitenya Microsoft.

Begitu program SmoothBoard dijalankan, secara otomatis akan mengkoneksikan diri dengan Wiimote yang ada. Tekan tombol 1 dan 2 pada Wiimote anda secara bersamaan. Yap betul, tombol yang ada tulisan 1 dan 2 -nya. Kalau anda benar memencetnya, maka ada 4 lampu biru bakalan menyala. Tunggu sebentar proses pengkoneksian ini.

Setelah terkoneksi, langkah selanjutnya adalah mengkalibrasi bidang/papan yang ingin kita jadikan papan tulis interaktif ini. Bidang/papan ini bisa berupa meja, dinding ataupun bidang-bidang lainnya yang bisa di tulisi. Ada 4 buah titik yang perlu ditandai dengan menggunakan pena infra red yang telah anda buat itu. Setelah itu...Papan Tulis Interaktif pun menjadi kenyataan. Jikalau ada pembaca sekalian yang mengalami kesulitan membuat Papan Tulis Interaktif ini, jangan ragu untuk menanyakannya di kolom komentar dibawah ini. Selamat mencoba!
. video
video

NB : Bagi teman-teman yang ingin mendapatkan peralatan/bantuan mengenai proyek ini bisa dilihat-lihat di Warung Onlineku
